Produktbeschreibung

Das DWP42L ist eine vielseitige 4-in/2-Out-Dante-Netzwerkschnittstelle, die zwischen analogem und digitalem Audio mit außergewöhnlicher Leistung umwandelt. Mit vier analogen Eingängen (schaltbar zwischen MIC- und Leitungspegeln mit einstellbarer Verstärkung) und zwei Dante-To-Analog-Ausgängen, installiert diese kompakte Einheit problemlos in Standard-Double-Back-Boxen in den USA. Schließen Sie sich einfach über Ethernet mit CAT5-Kabel an und verwalten Sie die Audio-Routing über die Dante Controller-Software für die Leistung von Ultra-Latenz. Unser komplettes Dante -Ökosystem umfasst DSP -Prozessoren, Netzwerkmikrofone, Lautsprecher und zusätzliche Schnittstellenlösungen für umfassende Audio -Netzwerke.

Hauptmerkmale:Das DWP42L verfügt über vier XLR-Eingänge mit wählbaren MIC/Line-Modi, die jeweils einstellbare Verstärkung (-20 dB bis +20 dB) und eine schaltbare 48-V-Phantomleistung für Kondensatormikrofone bieten. Es konvertiert analoge Signale in Dante Network Audio mit einer hochauflösenden 24-Bit-Konvertierung, um die Leistung mit geringer Leistung zu gewährleisten. Das Gerät liefert auch zwei Dante-an-Analog-Ausgänge (ausgewogen/unausgeglichen) auf der Rückseite. Mit POE- oder 24-V-DC-Stromversorgungsoptionen, LEDs mit Front-Panel-Status und Premium-Mikrofonvorverstärker liefert es zuverlässige Audio für professionelle Installationen.

FAQ:

F: Sind Sie der Hersteller?

A: Ja. Wir sind der Hersteller mit Sitz in Shenzhen.

F: Können Sie eine OEM- oder ODM -Lösung bereitstellen?

A: Ja, wir können eine OEM- oder ODM -Lösung bereitstellen, die von den Kundenanforderungen abhängt.

F: Haben Ihre Produkte eine Zertifizierung bestanden?

A: Ja, wir haben CE, ROHS -Zertifikate.

F: Welche Dante -Produkte können Sie bereitstellen?

A: Wir können eine Serie Dante -Lösung bereitstellen, wie Dante DSP, Dante Audio Receiver, Dante IO, Dante -Mikrofon, Dante Lautsprecher…

Produktspezifikation

MIC/LINE -Eingänge zum Dante -Netzwerk
Eingang:	Xlr (weiblich) x 4
Gewinnbereich	-20 ~ +20
Eingangsimpedanz	> 2,5 k_ (mic); > 5 k_ (Zeile)
Phantomkraft	48 VDC, schaltbar
Frequenzgang	20 Hz bis 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Rauschen unter +4 dBu	<-70 dB
CMRR	> 65 dB (50 Hz bis 120 Hz)
Dante Network to Line Outputs
Ausgänge	2, ausgeglichen/unausgeglichen, abnehmbarer Klemmenblock
Ausgangspegel	+4 dBu (nominal) ausgeglichen; -10 dBV (nominal) unausgeglichen, wählbar
Ausgangsspannung	+20DBU (@ 0DB -Ausgangsverstärkung)
Ausgangsimpedanz	150 _ ausgeglichen; 75 _ unausgeglichen
Frequenzgang	20 Hz bis 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Lärm	<-80 db
Übersprechen	<85 dB (20 Hz bis 20 kHz
Dante Channel
Sender/Empfänger	2/2
Übertragungsrate	100 Mbit / s
Auflösung	16/24/32 Bit
Stichprobenrate	44,1 kHz, 48 kHz.
Dante -Schnittstelle	RJ45 Jack
Stromverbindungen	2 Pin Euro -Terminal
Strombedarf	24 VDC @ 180 mA plus verbundene Phantomlasten oder POE
Dimension	116 mm (W) × 114,5 mm (h) × 53,1 mm (d)
Gewicht: 0,36 kg-dwp22l-us	370g

Produktbetrieb

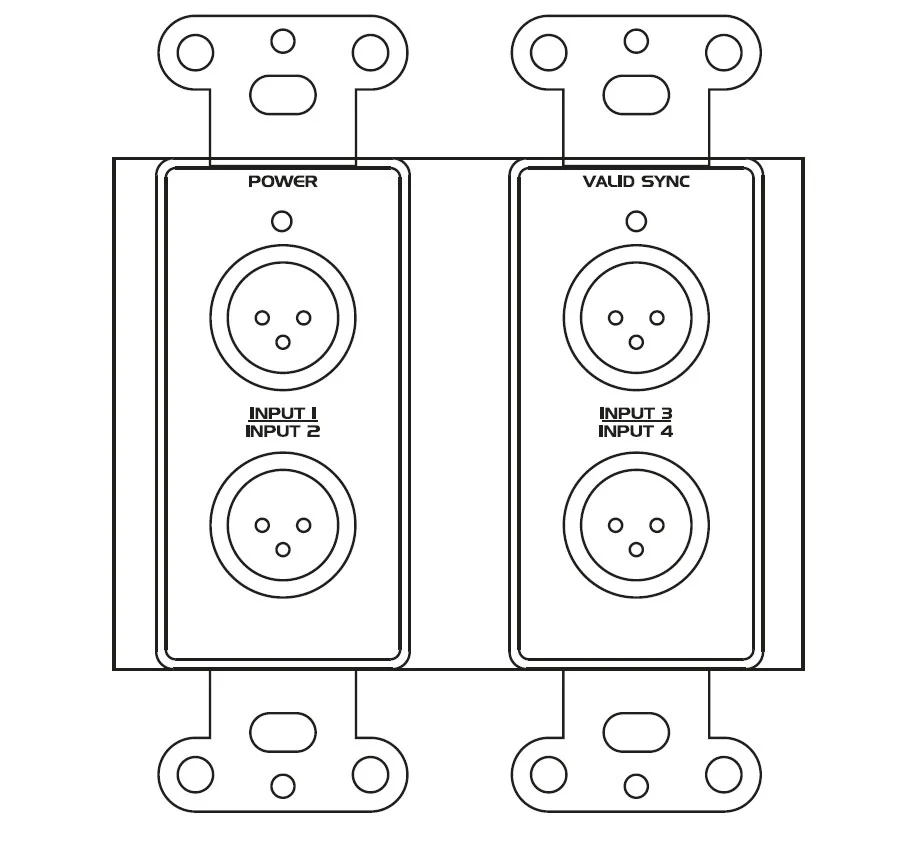

4ch Dante Audio Interface

1. XLR -Eingänge, Akzeptieren Sie ein MIC- oder Line -Audiosignal.

2. Power LED -Indikator.

3. Die Synchronisierungs -LED gibt den Status des Dante -Netzwerks an.

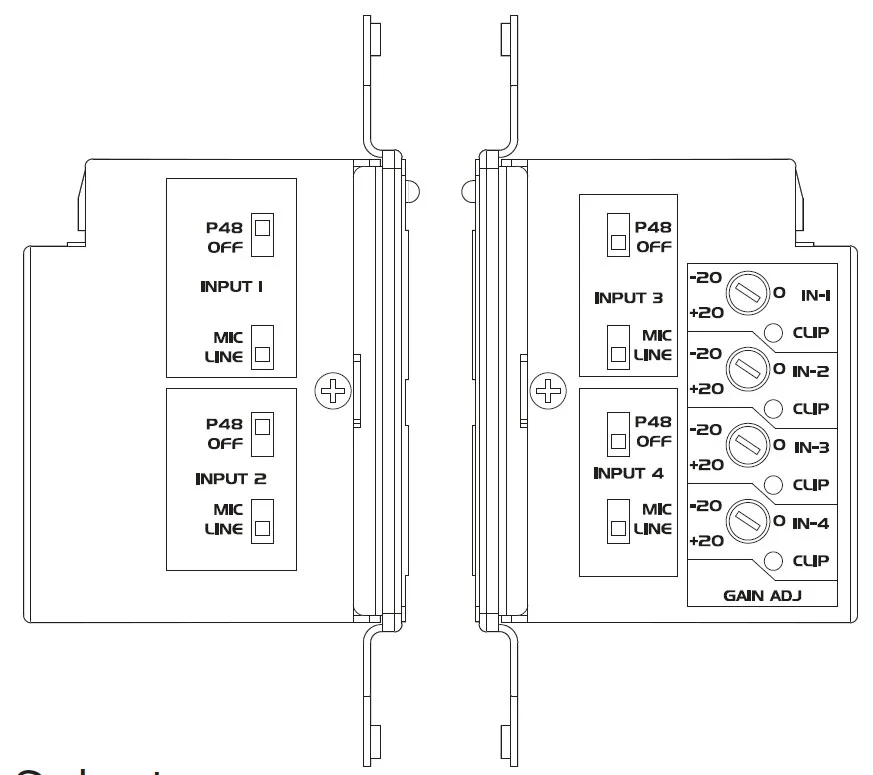

4ch Dante Audio Interface

4. XLR -Eingangswähler

Linie:Akzeptiert ausgeglichene oder unausgeglichene Linienquelle.

Mikrofon:Akzeptiert das Signal des dynamischen oder Kondensatormikrofons.

P48v:Bietet 48 -V -Phantomleistung beim Anschließen von Kondensatormikrofon.

5. Eingangsverstärkungssteuerung:Passen Sie das Verstärkungsniveau des Eingangssignals an jedem Eingangskanal an.

6. Signalclip -LED an jedem Eingangskanal

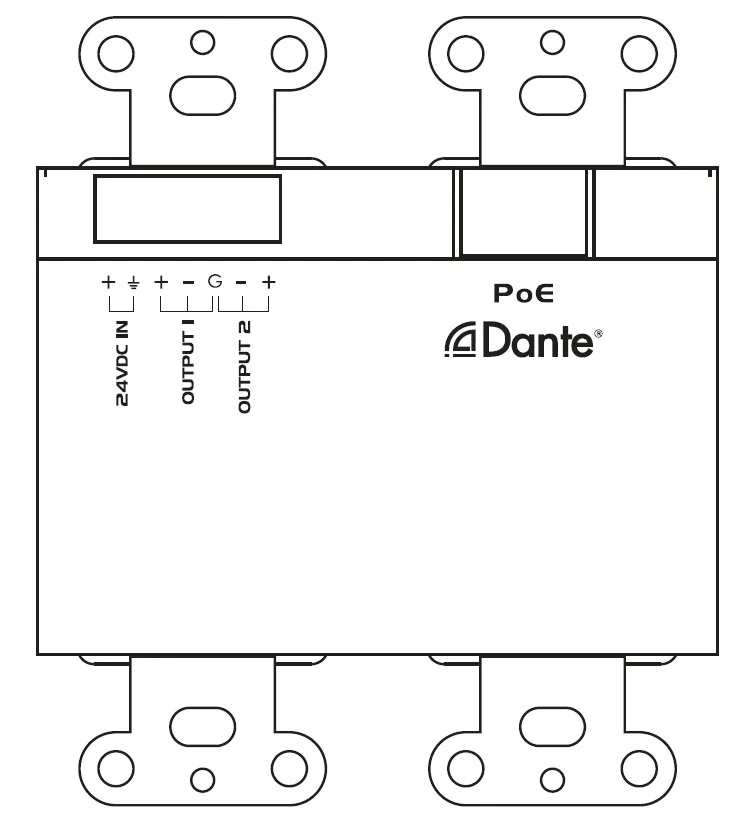

4ch Dante Audio Interface

7. Euro -Terminalausgaben:Konvertiert zwei Dante -Kanäle in analoge Linienausgänge.

8. RJ45 Port:Verwenden von CAT5 -Kabel zur Verbindung zum Dante -Netzwerk.

Notiz:Bei der Verwendung von POE -aktivierter Netzwerkschalter kann DWP42L von POE ausgeschaltet und betrieben werden.

9. Kraft:Schließen Sie DC 24 V an 2p -Klemmenblock oder Gleichstromanschluss an.

Notiz:Wenn DC 24V und POE beide für DWP42L vorhanden sind, wird das Gerät ab DC 24 V betrieben. Und wenn DC 24 V entfernt wird, wechselt die Leistung automatisch auf Poe Power.

Produktanwendung

Die Dante -Schnittstelle (4 x MIC/Line -Eingänge, 2 x -Leitungsausgänge) ist eine vielseitige Audio -Netzwerk -Schnittstelle, die für die nahtlose Integration in professionelle Audio -Setups entwickelt wurde. Es ermöglicht eine bidirektionale Umwandlung zwischen analogem und Dante Digital Audio, PLS

1. Produktion von Live Sound & Event

• Schließen Sie Mikrofone, Instrumente oder Leitungsquellen (z. B. Mixer, Wiedergabegeräte) an ein Dante-Netzwerk für die Verteilung mit geringer Latenz über mehrere Stufen oder Zonen an.

• Senden Sie verarbeitetes Audio aus einem Dante-fähigen Mixer an analoge Verstärker, Monitore oder Aufzeichnungsgeräte.

2. Konferenz & von Systemen

• Integrieren Sie analoge Mikrofone (z. B. Podium-Mikrofone, Panel-MICs) in ein auf Dante basierendes Konferenzsystem für flexible Routing und Verarbeitung.

• Ausgabe von Dante Audio -Feeds an analoge Lautsprecher oder Legacy -Verstärker in Besprechungsräumen, Auditorien oder Hörsälen.

3. Rundfunk- und Aufnahmestudios

• Digitalisieren Sie analoge Quellen (MICs, Instrumente, Außenborderausrüstung) und übertragen Sie sie über Dante zum Aufnehmen, Streaming oder Sendungen.

• Senden Sie Dante -Feeds (z. B. DAW -Ausgänge, Intercom -Signale) an analoge Monitore, Kopfhörer oder Verarbeitungsgeräte.

4. Haus der Anbetung und Performance -Veranstaltungsorte

• Erfassen Sie Chormikrofonien, Instrumente oder gesprochenes Wort und verteilen Sie sie über Dante an FOH -Mixer, Aufzeichnungssysteme oder Live -Streams.

• Reiten Sie Dante -Wiedergabe -Tracks oder Ankündigungen an Analog -Zonen -Lautsprecher oder Verzögerungslinien.

5. Installierte Sound & Gastfreundschaft

• BGM -Systeme (BGM), Paging -MICs oder analoge Quellen mit einem Dante -Netzwerk für eine zentralisierte Steuerung verbinden.

• Ausgabe von Networked Audio (z. B. Programmfutter, Notfallwarnungen) an analoge Verstärker in Hotels, Restaurants oder Einzelhandelsflächen.
