MU-0808 8×8 digitale Audiomatrix

Die FHBAVTEC MU-0808 8×8 Digital Audio Matrix ist ein 8×8 Digital Audio Matrix-Prozessor der Enterprise-Klasse, der für komplexe Signalweiterleitung, präzises Mischen und fortschrittliche Dynamikverarbeitung in professionellen AV-Umgebungen entwickelt wurde. Angetrieben von einer branchenüblichen ADI SHARC 21489 DSP-Engine, die mit 450 MHz SIMD arbeitet, liefert der MU-0808 Audioausführung mit extrem geringer Latenz und makellose Klangtreue in Vorstandsetagen, Hörsälen von Hochschulen, Regierungseinrichtungen und Veranstaltungsräumen mit mehreren Funktionen.

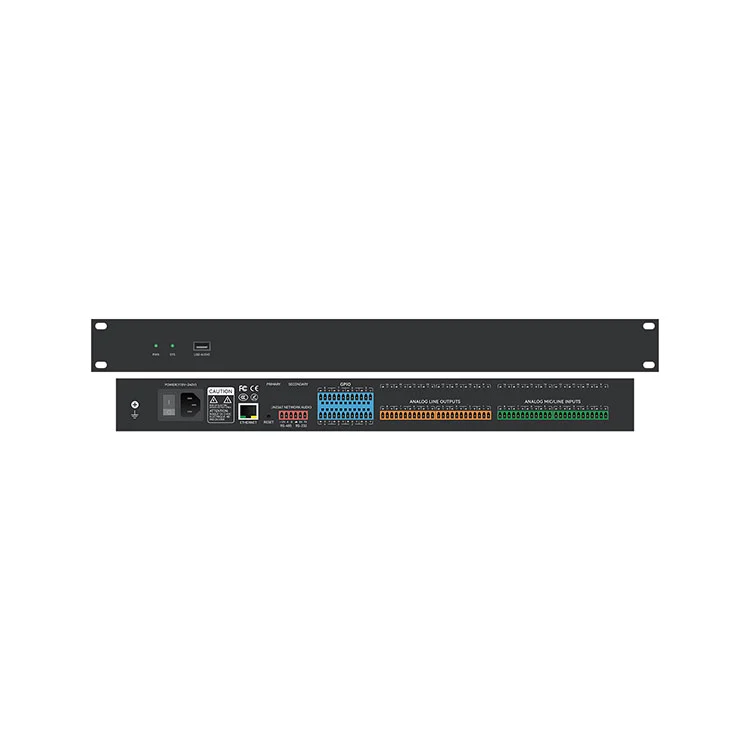

Der MU-0808 ist in einem kompakten 1U-Rackmontage-Stahlgehäuse untergebracht und vereint wichtige Audio-DSP-Algorithmen – einschließlich akustischer Echounterdrückung (AEC), adaptiver Rückkopplungsunterdrückung (AFC), aktiver Geräuschunterdrückung (ANC), automatisches Gain-Sharing-Mixing, parametrischer/grafischer EQ, dynamische Komprimierung und Matrix-Routing. Mit Multiprotokoll-Steuerungsschnittstellen einschließlich Ethernet (TCP/IP), RS232, RS485 und anpassbaren GPIO-Logikanschlüssen bietet der MU-0808 eine nahtlose Integrationsfähigkeit für moderne AV-Systeme.

Hauptmerkmale

• 8 analoge Eingänge und 8 analoge Ausgänge:Symmetrische Phoenix-Blockklemmenanschlüsse unterstützen Line-/Mikrofonsignale mit individueller Verstärkungsregelung.

•ADI SHARC 21489 DSP-Architektur:Leistungsstarker 450-MHz-SIMD-Gleitkommaprozessor, der intensive Echtzeit-Audioalgorithmen verarbeitet.

•Pro-Audio-Auflösung:Digitale Abtastrate von 24 Bit/48 kHz für transparente Audiokonvertierung und Dynamikbereich.

• Akustische Echounterdrückung (AEC):Der hardwarebeschleunigte AEC-Algorithmus eliminiert akustische Rückkopplungen und Stimmenechos am anderen Ende bei Remote-Videokonferenzen.

• Automatische Feedback-Steuerung (AFC):Der dynamische Notch-Filter-Algorithmus erkennt und unterdrückt akustische Rückkopplungen (Heulgeräusche) in Echtzeit.

• Aktive Geräuschunterdrückung (ANC) und automatische Mischung:Reduzierung von Hintergrundgeräuschen gepaart mit automatischer Verstärkungsteilung für die Verwaltung mehrerer Mikrofone.

• Umfassender EQ und Dynamik:Parametrischer Multiband-EQ (PEQ), grafischer EQ, Hochpass-/Tiefpassfilter, Expander, Kompressor, Limiter und Dynamic Noise Gate.

• Matrix-Routing und Kanalverzögerung:Beliebige Signalzuweisung und -mischung über 8×8 Kreuzungspunkte mit bis zu 1.200 ms einstellbarer Verzögerung pro Kanal.

• USB-Audio-Klassenschnittstelle:Treiberlose 1-in/1-out-USB-Audioschnittstelle für nahtlose Integration mit Soft-Codec-Plattformen (Zoom, Microsoft Teams, Webex).

• Konfigurierbare GPIO-Integration:8 programmierbare Allzweck-Eingangs-/Ausgangsports für Schaltlogik, Szenenabrufe und Notfall-Stummschaltung.

• Flexible Systemsteuerung:Bidirektionale Befehlsunterstützung über Ethernet, RS232 und RS485 für Steuerungssysteme von Drittanbietern und Kameraverfolgungsautomatisierung.

• 1U-Rack-Gehäuse:Standardmäßiges 19-Zoll-1U-Rack-montierbares Design für eine nahtlose Rack-Bereitstellung.

DSP-Kernverarbeitung

Die MU-0808 8×8 Digital Audio Matrix bietet eine intuitive und flexible DSP-Matrix-Architektur, die es Systemintegratoren ermöglicht, Signalverarbeitungsketten entsprechend den spezifischen akustischen Anforderungen des Veranstaltungsortes anzupassen:

• AEC (Akustische Echounterdrückung): Hocheffiziente Echounterdrückung, optimiert für interaktive Vollduplex-Konferenzen, verhindert Rückkopplungen von Sprechern am anderen Ende.

• AFC (Adaptive Feedback Suppression): Feedback-Erkennung in Echtzeit und adaptive Notch-Frequenzfilterung zur Aufrechterhaltung der maximalen Systemverstärkung vor Feedback.

• Auto Mixer (Gain-Sharing-Algorithmus): Gleicht die Verstärkung automatisch über mehrere aktive Mikrofonkanäle aus, um eine gleichmäßige Systemverstärkung und Sprachverständlichkeit aufrechtzuerhalten.

• Equalization Suite: Unabhängiger Multiband-PEQ, grafischer EQ, Hochpass-, Tiefpass- und Allpassfilter für präzise Lautsprecherabstimmung und Raumkorrektur.

• Dynamics Suite: Input/Output-Expander, Kompressoren, Limiter, Dynamic Range Controller und Noise Gates für das Headroom-Management.

• Matrix-Routing und -Ausrichtung: Koppelpunktzuweisung mit Phasensteuerung, Verstärkungsanpassung und digitaler Verzögerungsausrichtung bis zu 1.200 ms pro Ausgangsleitung.

Steuerung und Systemintegration

Die MU-0808 8×8 Digital Audio Matrix wurde für professionelle AV-Systemdesigns entwickelt und bietet robuste Konnektivitäts- und Verwaltungsoptionen:

• PC-Steuerungssoftware: Spezielle Windows-GUI-Software ermöglicht die visuelle Echtzeitkonfiguration von DSP-Ketten, Routing-Matrizen, EQ-Antwortkurven und GPIO-Zuordnungen über TCP/IP.

• Zentralisierte Automatisierung: Offenes serielles Protokoll über RS232/RS485 für die Integration mit Crestron, AMX, Extron und anderen Steuerungsprozessoren.

• Kamera-Tracking-Integration: Direkte serielle Befehlsausgabe zum Auslösen von PTZ-Kameravoreinstellungen basierend auf der aktiven Mikrofon-Gate-Aktivität.

• GPIO-Logiksteuerung: 8 Multifunktions-Logikanschlüsse, konfigurierbar für externe Kontaktschließungen, Potentiometer für die physische Lautstärke, LED-Anzeigen oder Notfallüberbrückungen für Feueralarme.

Zielanwendungen

• Sitzungssäle und Konferenzzentren von Unternehmen: Hochauflösende Sprachverstärkung und echofreie Videokonferenzen.

• Hochschulen und Hörsäle: Automatisches Mischen mehrerer Mikrofone, Kamera-Tracking-Trigger und Raummatrixverteilung.

• Regierung und Kommandozentralen: Hochzuverlässige Audioverarbeitung mit physischen GPIO-Notfallüberbrückungen.

• Multifunktionssäle und Veranstaltungsräume: Dynamische Klangverteilung und Zonenverzögerungsausrichtung.

• Kommerzielle AV-Systeme: Mehrzonen-Hintergrundmusikverteilung und Paging-Matrixsysteme.

Technische Spezifikationen

Häufig gestellte Fragen

F1: Unterstützt der FHBAVTEC MU-0808 Echounterdrückung für Soft-Codec-Videokonferenzplattformen wie Zoom oder Microsoft Teams?

Antwort: Ja. Die MU-0808 8×8 Digital Audio Matrix verfügt über eine dedizierte hardwarebasierte akustische Echounterdrückung (AEC) und eine integrierte 1-in/1-out-USB-Audioschnittstelle. Durch den Anschluss des MU-0808 über USB an einen Konferenzraum-PC liefert der Prozessor verarbeitete, echofreie Mikrofonsignale direkt an Zoom, Microsoft Teams oder Webex und eliminiert gleichzeitig Sprachechos am entfernten Ende und lokales akustisches Heulen.

F2: Wie ist der MU-0808 konfiguriert und kann er in AV-Steuerungssysteme von Drittanbietern integriert werden?

Antwort: Der MU-0808 wird mithilfe einer Windows-PC-Steuerungssoftware über Ethernet (TCP/IP) konfiguriert und bietet eine visuelle Schnittstelle für Signalrouting, EQ-Tuning, dynamische Verarbeitung und Szenenvoreinstellungsverwaltung. Für die Integration von Drittanbietern verfügt das Gerät über offene RS232- und RS485-Steuerungsprotokolle, die eine vollständige Steuerung über Crestron-, Extron-, AMX- oder PTZ-Kameraverfolgungscontroller ermöglichen.

F3: Welche Funktionen können den 8 konfigurierbaren GPIO-Ports zugewiesen werden?

Antwort: Die 8 GPIO-Logik-Ports können unabhängig voneinander als digitale Ein- oder Ausgänge programmiert werden. Zu den gängigen Integrationsanwendungsfällen gehören der Anschluss physischer Drucktasten zum Abrufen von Szenenvoreinstellungen, die Anbindung an LED-Statusanzeigen, das Auslösen von Stummschaltungen im Notfallsystem über das Schließen von Feueralarmkontakten oder der Anschluss analoger Potentiometer für die Lautstärkeregelung von Wandzonen.

F4: Bietet der MU-0808 Phantomspeisung für Kondensatormikrofone und wie wird die Verstärkung angepasst?

Antwort: Ja. Alle 8 analogen Eingänge verfügen über eine individuell schaltbare +48-V-Phantomspeisung, die über die Steuersoftware konfiguriert werden kann, wodurch sie vollständig kompatibel mit professionellen Kondensator- und Grenzflächenmikrofonen sind. Die Verstärkung des Eingangsvorverstärkers ist in der Software von 0 bis +48 dBu einstellbar, um verschiedene Mikrofon- und Line-Level-Quellen zu berücksichtigen.
